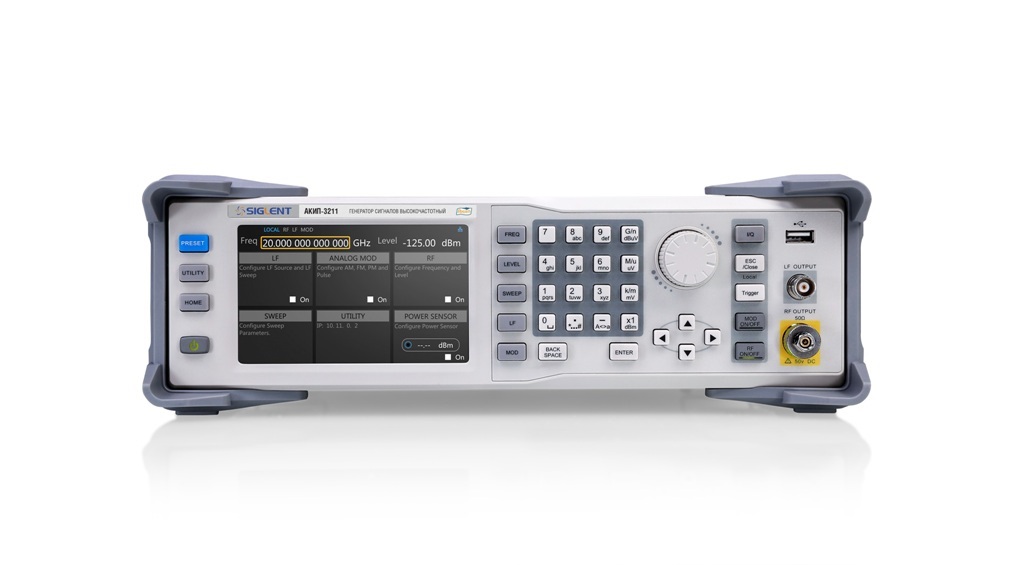

АКИП-3211 — генератор сигналов

АКИП-3211 — генератор сигналов
АКИП-3211 — генератор сигналов
АКИП-3211 — генератор сигналов
Артикул: 417304
Модель: АКИП-3211
Гарантия: 36 мес.
Бренд: АКИП
Цена:
1 948 966 Р
Доступен для заказа
Добавить к сравнению

Особенности генератора сигналов АКИП-3211:

  • Диапазон частот ВЧ: 9 кГц … 13,6 ГГц;
  • Разрешение по частоте 0,001 Гц;
  • Диапазон частот НЧ: 0,01 Гц … 1 МГц;
  • Погрешности установки частоты: ±2×10-7;
  • Выходной уровень: -20 дБм … +25 дБм -130 дБм … +25 дБм с опцией LP;
  • Разрешение по амплитуде: 0,01 дБм;
  • Фазовый шум: < -120 дБн/Гц (отстройка 20 кГц);
  • Внутренняя/ внешняя модуляция: AM, ЧМ, ФМ, ИМ;
  • Программная опция: генератор последовательностей (пачек) импульсов;
  • Возможность использования внешних USB измерителей мощности для контроля уровня выходного сигнала;
  • Сенсорный ЖК-дисплей с диагональю 12,7 см, разрешение 800*480;
  • Интерфейсы: LAN, USB (USB TMC), опциональный адаптер GPIB – USB.



Параметр АКИП-3211 АКИП-3211-F85
Выходная частота
Диапазон 9 кГц … 13,6 ГГц 9 кГц … 20 ГГц
Дискретность установки 0,001 Гц
Пределы допускаемой относительной погрешности установки частоты ±2×10-7
Есть вход сигнала внешней опорной частоты 10 МГц
Время установления параметров < 10 мс – АРУ включено
< 20 мс – АРУ выключено
Дискретность установки смещения фазы 0,1°
Масштабный коэффициент (N) 0,25 - 9 кГц ≤ f ≤ 1 МГц
0,5 - 1 МГц < f ≤ 250 МГц
0,125 - 250 МГц < f ≤ 500 МГц
0,25 - 500 МГц < f < 1 ГГц
0,5 - 1 ГГц ≤ f < 2 ГГц
1 - 2 ГГц ≤ f ≤ 4 ГГц
2 - 4 ГГц < f ≤ 8 ГГц
4 - 8 ГГц < f ≤ 16 ГГц
8 - 16 ГГц < f ≤ 20 ГГц
Выходной уровень
Диапазон установки уровня выходного сигнала, 50 Ом В скобках указано нормируемое значение
9 кГц ≤ f < 100 кГц -110 … +7 дБм (-110 … +4 дБм)
100 кГц ≤ f < 1 МГц -110 … +15 дБм (-110 … +13 дБм)
1 МГц ≤ f ≤ 4 ГГц -140 … +26 дБм (-130 … +20 дБм)
4 ГГц < f ≤ 6 ГГц -130 … +24 дБм (-120 … +20 дБм)
Разрешение 0,01 дБ
Погрешность установки -110…-130 дБм -90 дБм…-110 дБм -40 дБм…-90 дБм -40 дБм…+26 дБм
9 кГц ≤ f < 100 кГц ±0,9 дБ ±0,9 дБ ±1,1 дБ
100 кГц ≤ f ≤ 4 ГГц ±0,7 дБ ± 0,7 дБ ±1,1 дБ ±1,1 дБ
4 ГГц < f ≤ 6 ГГц ±0,7 дБ ±0,7 дБ ±1,1 дБ ±1,2 дБ
КСВН ALC вкл., температура 20˚С…30˚С.
ALC – автоматическая регулировка выходной мощности
≤1,8 при уровне < 0 дБм
Защита выхода Максимально допустимое обратное напряжение: 50 Впост
Максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 6 ГГц)
Плотность фазовых шумов
Уровень гармонических искажений
Уровень субгармонических искажений при отстройке от несущей >10 кГц
Уровень негармонических искажений при отстройке от несущей >10 кГц
Свипирование частота / уровень (ГКЧ)
Режим свипирования Шаговый (линейный или логарифмический), по списку
Диапазон частот/уровня Полный диапазон ВЧ выхода
Режим работы Однократный непрерывный
Число точек свипирования Шаговый режим: 2 … 65535
По списку: 2 … 500
Длительность точки 10 мс … 100 с (разрешение 0,1 мс)
Источник синхронизации Внешний, внутренний, ручной
НЧ Выход
Формы сигнала Синус, прямоугольник, пила/треугольник, DC
Диапазон частот 0,1 Гц … 1 МГц – синус (разрешение: 0,01 Гц)
0,1 Гц … 20 кГц – прямоугольник, пила (разрешение: 0,01 Гц)
Выходной уровень (50 Ом) 1 мВпик-пик … 3 Впик-пик (разрешение: 1 мВ)
Постоянное смещение Макс. 2,5 В – 0,5*Uвых (разрешение: 1 мВ)
Свипирование (ГКЧ) Режим: линейный или логарифмический. Диапазон: 0,01 Гц … 1 МГц.
Длительность точки: 1 мс … 500 с (разрешение 0,1 мс).
Источник синхронизации: внешний, внутренний, ручной
Амплитудная модуляция
Диапазон установки коэффициента АМ 0 … 100 % (разрешение 0,1 %)
Погрешность установки коэффициента АМ, % ±(0,04·Кам+1), при Кам ≤80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц
Частота модуляции 10 Гц … 100 кГц
Искажение < 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <80%)
Частотная модуляция
Девиация частоты Макс. N*1 МГц
Погрешность установки девиации частоты (Df), Гц ±(0,02·Df+20)
Частота модуляции 10 Гц … 100 кГц
Коэффициент гармоник ЧМ
Фазовая модуляция
Девиация фазы N*5 рад
Разрешение 0,01 рад
Погрешность установки девиации фазы (Dφ), рад ±(0,02·Dφ + 0,05)
Частота модуляции 10 Гц … 100 кГц
Импульсная модуляция (Опция)
Подавление в паузе >70 дБн (1 МГц < f ≤ 4 ГГц); >65 дБн (4 ГГц < f ≤ 6 ГГц)
Время нарастания/спада ≤50 нс
Период следования 40 нс …300 с
Генератор импульсов
Вид выходного сигнала Одиночный или парный импульс (отрицательная полярность, положительная полярность)
Период следования 40 нс … 300 с (разрешение: 10 нс)
Длительность импульса 20 нс … 300 с (разрешение: 10 нс)
Задержка парного импульса 20 нс … 300 с (разрешение: 10 нс)
Источник синхронизации Внешний, внутренний, ручной
Задержка внешнего запуска 140 нс … 300 с (разрешение: 10 нс)
Генератор пачек импульсов (Опция)
Число импульсов 1 … 2047
Число повторений 1 … 65535
Длительность импульса 20 нс – 300 с
IQ модуляция
Внешняя IQ Полоса частот модулирующих сигналов (I или Q) до 100 МГц
Полоса частот ВЧ-сигналов до 200 МГц
Настройки внутреннего генератора IQ сигналов Смещение I/Q ±50 %, Усиление I/Q ± 4 дБ,
Настройка угла квадратуры ±10°
I/Q-выходы Импеданс
Входы / Выход
Передняя панель
ВЧ выход N тип (мама), 50 Ом
НЧ выход BNC тип (мама), 50 Ом
Задняя панель
Синхронизация вход/выход BNC тип (мама), 100 кОм
5 В TTL
Внеш. модуляция вход BNC тип (мама), высокоомный
Импульс вход/выход BNC тип (мама), вход: высокоомный, выход: 50 Ом, CMOS 3,3 В
Выход ОГ 10 МГц, BNC тип (мама), 50 Ом, >0 дБм
Вход ОГ 10 МГц, BNC тип (мама), 50 Ом, -5 дБм … +10 дБм
Сигнальный выход BNC тип (мама), 50 Ом, CMOS 3,3 В
Общие данные
ЖК-дисплей Сенсорный емкостной, диагональ 12,7 см, разрешение: 800 х 480 точек
Память Встроенная Flash 4 Гб, поддержка USB Flash дисков
Напряжение питания 100 – 240 В (автовыбор), 50/60 Гц
Частота питающей сети 50/60 Гц – при напряжении питания от 100 до 240 В
400 Гц – при напряжении питания от 100 до 120 В
Потребляемая мощность Не более 75 Вт
Рабочая температура 5…45°С
Интерфейсы LAN, USB-Device, опциональный адаптер GPIB – USB
Габаритные размеры 338 × 113 × 369 мм (ШхВхГ)
Масса Не более 6,05 кг
№ Наименование Количество
1 Генератор сигналов АКИП-3211 1
