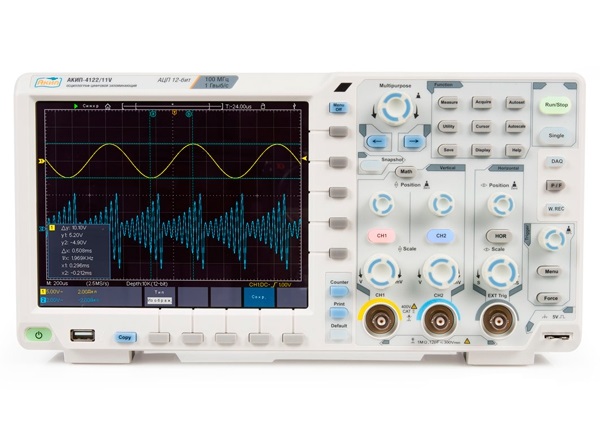

Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы (осциллографы лабораторные) АКИП-4122/9 — цифровой осциллограф
* - Данные математические операции производятся не с абсолютными величинами отсчетов АЦП, полученными в результате оцифровки сигнала, а с числовыми номерами уровней квантования АЦП, полученными в результате оцифровки сигнала.
| Параметр | АКИП-4122/10 АКИП-4122/10V |
АКИП-4122/7 АКИП-4122/7V АКИП-4122/11 АКИП-4122/11V |
АКИП-4122/8 АКИП-4122/8V АКИП-4122/12 АКИП-4122/12V |
АКИП-4122/9 АКИП-4122/9V |
| Канал вертикального отклонения | ||||
| Число каналов | 2 | 2 | 2 | 2 |
| Полоса пропускания (-3 дБ) | 0…60 МГц | 0...100 МГц | 0...200 МГц | 0...300 МГц |
| Ограничение полосы | 20 МГц | |||
| Коэффициент отклонения (Коткл.) | 1 мВ/дел...10 В/дел | |||
| Погрешность установки Коткл. | ± 3 % | |||
| Связь по входу | Открытый, закрытый, земля | |||
| Полоса пропускания (-3 дБ) | ≤ 5,8 нс | ≤ 3,5 нс | ≤ 1,7 нс | ≤ 1,17 нс |
| Входной импеданс | 1 МОм (± 2 %) / 15 пФ ± 5 пФ | 1 МОм (± 2 %) / 15 пФ ± 5 пФ; 50 Ом ± 2 % | ||
| Максимальное входное напряжение | 300 В /1 МОм; 5 В 50 МОм (DC + AС пик, до 1 кГц) | |||
| Математика | +, - , х , дел.; БПФ (дБ или мВскз) на участке 1 кб | |||
| Канал горизонтального отклонения | ||||
| Коэффициент развертки (Кразв.) | 2 нс/дел...1000 с/дел (шаг 1-2-5) |
1 нс/дел...1000 с/дел (шаг 1-2-5) |
||
| Погрешность установки Кразв. | ± 0,0001 % | |||
| Режимы работы | Основной, задержанный (100 нс...10 с), ZOOM окна, самописец (1 мс/дел – 100 0 с/дел), X - Y |
|||
| Синхронизация | ||||
| Источники синхросигнала | Канал 1, канал 2, сеть, внешний (Ext, Ext /5) | |||
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ* (NTSC, PAL/SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс...10 с), попеременно (ALT) | |||
| Связь входа | ФНЧ, ФВЧ, связь АС, связь DC | |||
| Чувствительность | ~ 0,3 делени я (в зав. от Коткл.) | |||
| Аналого-цифровое преобразование | ||||
| Разрешение по вертикали | 12 бит | 8 бит для АКИП-4122/7 АКИП-4122/7V, 12 бит для АКИП-4122/11 АКИП-4122/11V |
8 бит для АКИП-4122/8 АКИП-4122/8V, 12 бит для АКИП-4122/12 АКИП-4122/12V |
8 бит |
| Максимальная частота дискретизации | 1 ГГц | 1 ГГц | 2 ГГц | 2,5 ГГц |
| Частота дискретизации (на канал) | 500 МГц | 500 МГц | 1 ГГц | 1,25 ГГц |
| Длина записи | 20 МБ/канала (40 МБ при объединении) 40 МБ/канал – АКИП-4122/12, АКИП-4122/12V |
|||
| Режимы работы | Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x | |||
| Курсорные измерения | ||||
| Функции | ΔU; ΔT; 1/ΔT | |||
| Автоматические измерения | ||||
| Функции по вертикали | Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) | |||
| Функции по горизонтали | f; T; t нараст.; t среза; +t; -t; коэф. заполнения (%) | |||
| Измерение t задержки | Канал 1 - Канал 2 (фронт), Канал 1 - Канал 2 (срез) | |||
| Дополнительные возможности | ||||
| Цифровой регистратор | 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с) | |||
| Интерфейсы | USB (максимальный объем USB диска – 8 ГБ), LAN | |||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |||
| Режим X - Y | Х – канал 1; Y – кананал 2 , разность фаз < 3° до 100 кГц | |||
| Внутренняя память | 100 осциллограмм, 8 профилей настроек (запись/ воспроизведение). | |||
| Мультиметр (опция) | ||||
| Режим измерений | Постоянное напряжение (пределы): 400 мВ/ 4 В/ 400 В: ±(1% ± 1 емр) Переменное напряжение (переделы): 4 В/ 40 В/ 400В: ±(1% ± 3 емр); час.: 40 – 400 Гц Сопротивление (переделы) 400 Ом: ±(1% ± 3 емр), 4 кОм – 40МОм: ±(1% ± 1 емр) Емкость: 51,2 нФ – 100 мкФ: ±(3% ± 3 емр) Прозвон цепи; Тест диодов (0 В – 1,5 В) |
|||
| Входное сопротивление | 10 Ом, защита входа DC 1000 В/ AC 400 В | |||
| Индикатор | 3½ разряда, макс. индицируемое число 4.000 | |||
| Генератор сигналов (опция) | ||||
| Формы сигналов | синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы. | |||
| Частотный диапазон | 25 МГц – АКИП-4122/10, АКИП-4122/10V, АКИП-4122/11, АКИП-4122/11V, АКИП-4122/12, АКИП-4122/12V 50 МГц – АКИП-4122/7, АКИП-4122/7V, АКИП-4122/8, АКИП-4122/8V, АКИП-4122/9, АКИП-4122/9V |
|||
| Частота дискретизации | 125 МГц – АКИП-4122/10, АКИП-4122/10V, АКИП-4122/11, АКИП-4122/11V, АКИП-4122/12, АКИП-4122/12V 250 МГц – АКИП-4122/7, АКИП-4122/7V, АКИП-4122/8, АКИП-4122/8V, АКИП-4122/9, АКИП-4122/9V |
|||
| Число каналов | 1 или 2 | |||
| Разрядность ЦАП | 14 бит | |||
| Длина памяти | 8000 точек для произвольной формы | |||
| Выходной уровень | 10 мВпик-пик … 6 Впик-пик | |||
| Общие данные | ||||
| ЖК - дисплей | Цветной (TFT), диагональ 20 см, 10 x 14 дел (разрешение 800 х 600) | |||
| Напряжение питания | 100...240 В, 47...63 Гц (автовыбор) | |||
| Потребляемая мощность | 18 Вт | |||
| Габаритные размеры | 340 х 177 х 90 мм | |||
| Масса | 2,6 кг | |||
* - Джиттер схемы ТВ синхронизации ≤ 200 пс.
| № | Наименование | Количество |
| 1 | Осциллограф цифровой запоминающий АКИП-4122/9 | 1 |
| 2 | Пробник осцилографический | 2 |
| 3 | Кабель USB | 1 |
| 4 | Шнур питания | 1 |
| 5 | CD с программным обеспечением для связи с ПК | 1 |
| Артикул: | Фото: | Наименование: | Цена: | ||
| 1. | 101596 |  | Сумка АКИП-4122 — сумка для переноски осциллографа | 1 119 Р |
