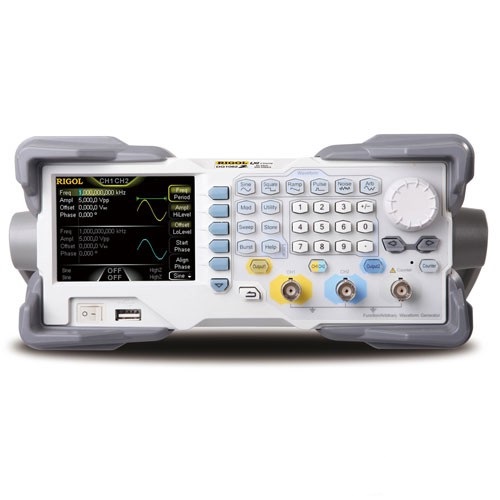

Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Генераторы импульсов и сигналов DG1022Z — универсальный генератор сигналов
В универсальном генераторе сигналов DG1022Z используется инновационная технология поточечного формирования сигналов произвольной формы SiFi, которая позволяет восстанавливать сигнал без искажений и более точно, чем в обычных генераторах сигналов, уменьшить влияние дискретизации и обеспечить малый джиттер. Благодаря большому количеству встроенных форм сигналов и низкому уровню собственных шумов генератор сигналов DG1022Z является незаменимым при использовании в измерительных задачах различной сложности.
| Характеристика | Значение | ||||||
| Максимальная выходная частота | 25 МГц | ||||||
| Количество каналов | 2 | ||||||
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы |
||||||
| Частотные характеристики | |||||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 25 МГц | |||||
| прямоугольный сигнал | 1 мкГц ~ 25 МГц | ||||||
| импульсный сигнал | 1 мкГц ~ 15 МГц | ||||||
| пилообразный сигнал | 1 мкГц ~ 500 кГц | ||||||
| гармоники | 1 мкГц ~ 10 МГц | ||||||
| белый шум (Гаусс) | полоса 30 МГц (-3дБ) | ||||||
| специальной формы | 1 мкГц ~ 10 МГц | ||||||
| Разрешение по частоте | 1 мкГц | ||||||
| Точность установки (18°C ~ 28°C) | ±1 ppm | ||||||
| Синусоидальный сигнал | |||||||
| Гармонические искажения | Типичное (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 25 МГц) |
||||||
| Общие гармонические искажения | < 0,075% (10-20 кГц, 0 дБм) | ||||||
| Негармонические искажения |
Типичное (0 дБм) |
||||||
| Фазовый шум | Типичное (0 дБм) -125 дБн/Гц @ 10 кГц |
||||||
| Прямоугольный сигнал | |||||||
| Время нарастания/спада | < 10 нс (1 Вп-п) типичное | ||||||
| Выброс | < 5 % (100 кГц, 1 Вп-п) типичное | ||||||
| Коэффициент заполнения | 0,01% ~ 99,99% (ограничена установленной частотой) | ||||||
| Ассиметрия | 1% от периода + 5 нс | ||||||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||||
| Пилообразный сигнал | |||||||
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное | ||||||
| Симмметрия | 0 ~ 100% | ||||||
| Импульсный сигнал | |||||||
| Длительность импульса | ≥ 16 нс (ограничена установленной частотой) | ||||||
| Время нарастания/спада | ≥ 10 нс (ограничена установленной частотой и длительностью импульса) | ||||||
| Выброс | < 5 % (1 Вп-п) типичное | ||||||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||||
| Специальная форма | |||||||
| Максимальное количество точек участвующих в формировании сигнала | 8 ~ 2 М точек (16 М точек опция) | ||||||
| Вертикальное разрешение | 14 бит | ||||||
| Частота дискретизации | 200 Мвыб/сек | ||||||
| Время нарастания | < 5 нс (1 Вп-п) типичное | ||||||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||||
| Способ редактирования | по точкам, сегментами, встроенное построение формы | ||||||
| Генератор гармоник | |||||||
| Порядок гармоник | ≤ 8 | ||||||
| Тип гармоник | четные, нечетные, все, пользовательские | ||||||
| Амплитуда гармоник | регулируемая для каждой гармоники | ||||||
| Фаза гармоник | регулируемая для каждой гармоники | ||||||
| Характеристики выхода | |||||||
| Амплитуда (50 Ом) | 2,5 мВп-п - 10 Вп-п (≤10 МГц) 2,5 мВп-п ~ 5 Вп-п (≤30 МГц) |
||||||
| Точность установки | ±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) | ||||||
| Неравномерность АЧХ | Типичное (синус, 2,5В) ±0,1 дБ (≤10 МГц) ±0,2 дБ (≤30 МГц) |
||||||
| Единицы установки | Вп-п, Вскз, дБм | ||||||
| Разрешение | 0,1 мВпп или 4 бит | ||||||
| Смещение (50 Ом) | |||||||
| Диапазон | ±5 Впп АС+DC | ||||||
| Точность установки | ±(1% + 5 мВ +0,5% от амплитуды) | ||||||
| Выход сигнала | |||||||
| Импеданс | 50 Ом (типичное) | ||||||
| Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке | ||||||
| Модуляция | |||||||
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM | ||||||
| AM Модуляция (AM) | |||||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||||||
| Источник | Внутренний/Внешний | ||||||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | ||||||
| Частота модуляции | 2 мГц ~ 1 МГц | ||||||
| Коэффициент модуляции | 0% ~ 120% | ||||||
| ЧМ Модуляция (FM) | |||||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||||||
| Источник | Внутренний/Внешний | ||||||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | ||||||
| Частота модуля | 2 мГц ~ 1 МГц | ||||||
| ФМ Модуляция (PM) | |||||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||||||
| Источник | Внутренний/Внешний | ||||||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы | ||||||
| Частота модуляции | 2 мГц ~ 1 МГц | ||||||
| Девиация | 0 ~ 360° | ||||||
| Частотная манипуляция (FSK) | |||||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||||||
| Источник | Внутренний/Внешний | ||||||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | ||||||
| Частота переключения | 2 мГц ~ 1 МГц | ||||||
| Амплитудная манипуляция (ASK) | |||||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||||||
| Источник | Внутренний/Внешний | ||||||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | ||||||
| Частота переключения | 2 мГц ~ 1 МГц | ||||||
| Фазовая манипуляция (PSK) | |||||||
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||||||
| Источник | Внутренний/Внешний | ||||||
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% | ||||||
| Частота переключения | 2 мГц ~ 1 МГц | ||||||
| ШИМ модуляция (PWM) | |||||||
| Несущая | импульсный | ||||||
| Частота модуляции | 2 мГц ~ 1 МГц | ||||||
| Источник | Внутренний/Внешний | ||||||
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) | ||||||
| Девиация | 0%~100% длительности импульса | ||||||
| Вход внешнего запуска | |||||||
| Диапазон напряжения | 75 мВскз ~ ± 2,5 В DC+AC | ||||||
| Полоса | 50 кГц | ||||||
| Импеданс входа | 1000 Ом | ||||||
| Режим свипирования (качания) | |||||||
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) | ||||||
| Закон | линейный, логарифмический, ступенчатый | ||||||
| Диапазон частот | верхняя и нижняя частота свипирования ограничена несущей частотой | ||||||
| Направление | Вверх/Вниз | ||||||
| Время свипирования | 1 мс ~ 500 с | ||||||
| Время стояния/возврата | 0 мс ~ 500 с | ||||||
| Источник запуска | Ручной, внешний, внутренний | ||||||
| Маркер | спадающий фронт или синхросигнал (программируется) | ||||||
| Режим пачек импульсов | |||||||
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) | ||||||
| Частота несущей | 2 мГц ~ 30 МГц | ||||||
| Количество импульсов в пачке | 1 ~ 1000000 или бесконечное | ||||||
| Начальная/Конечная фаза | 0° ~ 360° | ||||||
| Внутренний период | 1 мкс ~ 500 с | ||||||
| Стробированный запуск | Внешний запуск | ||||||
| Источник запуска | Ручной, внешний, внутренний | ||||||
| Задержка запуска | 0 нс ~ 100 с | ||||||
| Частотомер | |||||||
| Измеряемый параметр | Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения | ||||||
| Частотный диапазон | 1 мrГц ~ 200 МГц | ||||||
| Разрешение по частоте | 7 разрядов/с (время счета = 1 с) | ||||||
| Диапазон периода | 5 нс ~ 16 дней | ||||||
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC | ||||
| 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC | ||||||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC | ||||||
| AC связь | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п | |||||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 Вп-п | ||||||
| Длительность импульса и коэффициент заполнения (DC связь) |
диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс |
||||||
| Коэффициент заполнения | 0 ~ 100% | ||||||
| Параметры входа | Входной импеданс | 1 МОм | |||||
| Тип свяи | AC, DC | ||||||
| ФНЧ | ON: полоса 250 кГц, OFF: полоса 200 МГц |
||||||
| Опасное напряжение (1 МОм) | ±7 В AC+DC | ||||||
| Система запуска | Уровень запуска: ±2,5 В | ||||||
| Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) | |||||||
| Время счета | 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с | ||||||
| Вход запуска | |||||||
| Уровень | TTL | ||||||
| Длительность импульса | > 100 нс | ||||||
| Запуск по фронту | нарастающий, спадающий выбирается | ||||||
| Время отклика (задержка запуска) | свипирование:< 100 нс, режим пачек < 300 нс | ||||||
| Выход запуска | |||||||
| Уровень | TTL | ||||||
| Длительность импульса | > 60 нс (типичное) | ||||||
| Максимальная частота | 1 МГц | ||||||
| Вход/выход 10 МГц | |||||||
| Вход внешнего опорного сигнала | |||||||
| Частота | 10 МГц ± 50 Гц | ||||||
| Уровень | 250 мВп-п ~ 5 Вп-п | ||||||
| Время блокировки | < 2 c | ||||||
| Импеданс | 1 кОм, закрытый вход (AC) | ||||||
| Сдвиг фазы | |||||||
| Диапазон | 0° ~ 360° | ||||||
| Разрешение | 0,03° | ||||||
| Выход внутреннего опорного сигнала | |||||||
| Частота | 10 МГц ± 50 Гц | ||||||
| Уровень | 3,3 Вп-п | ||||||
| Импеданс | 50 кОм, закрытый вход (AC) | ||||||
| Выход синхронизации | |||||||
| Уровень | TTL | ||||||
| Импеданс | 50 Ом | ||||||
| Основные характеристики | |||||||
| Тип дисплея | Жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов | ||||||
| Питание | 100~240 В АСскз,45~440 Гц, CATII | ||||||
| Интерфейс | USB устройство, USB хост , LAN | ||||||
| Потребляемая мощность | не более 40 Вт | ||||||
| Рабочая температура | 10°C...40°C | ||||||
| Габаритные размеры | 261,5 х 112 х 318,4 мм | ||||||
| Вес | 3,2 кг (в упаковке 4,5 кг) | ||||||
| № | Наименование | Количество |
| 1. | Универсальный генератор сигналов DG1022Z | 1 |
| 2. | Сетевой кабель | 1 |
| 3. | BNC кабель | 1 |
| 4. | USB кабель для подключения к ПК | 1 |
| 5. | Краткое руководство по эксплуатации | 1 |
