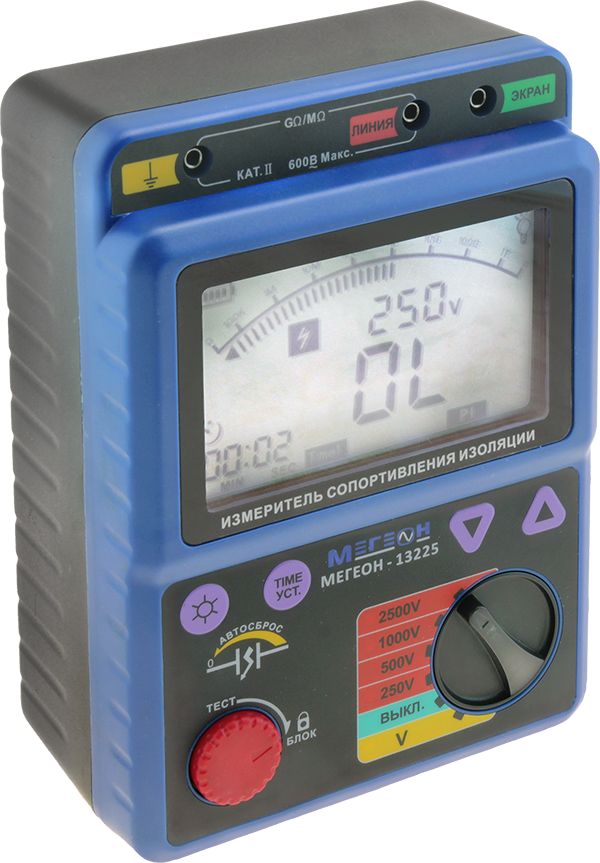

Измеритель сопротивления изоляции МЕГЕОН 13225 представляет собой портативный измерительный прибор для проверки сопротивления изоляции с использованием высоких значений испытательных напряжений. Измеритель сопротивления изоляции (мегаомметр) внесен в государственный реестр СИ, под номером 74507-19, срок периодической поверки составляет два года.
Особенности
Измерение сопротивления изоляции | |||||
Номинальное напряжение | 250В | 500В | 1000В | 2500В | |
Диапазон измеряемых сопротивлений | 0...99,9 МОм 100...999 МОм | 0…99,9 МОм 100...999 МОм | 0…99,9 МОм 100...999 МОм 1,00…1,99 ГОм | 0…99,9 МОм 100...999 МОм 1.00…9.99 ГОм 10.0…99.9 ГОм | |
Напряжение холостого хода | =250В +30% -0% | =500В +20% -0% | =1000В +20% -0% | =2500В +20% -0% | |
Номинальная сила тока | 0,5...0,55мА при 0,5 МОм | 1...1,2мА при 0,5 МОм | 1...1,2мА при 1 МОм | 1...1,2мА при 2,5 МОм | |
Ток короткого замыкания | 1,3мА | ||||
Погрешность измерения сопротивления | ±(5% + 3 е. м. р.) (для диапазона 0.. .99,9 МОм); ±(20% + 3 е. м. р.) (для диапазона от 100 ГОм) | ||||
Измерение напряжения | |||||
Диапазон измерения напряжения | Пост. 30...600В; Перем.30...600В (50/60 Гц) | ||||
Разрешение | 1В | ||||
Точность | ±(2% + 3 е. м. р.) | ||||
Общие параметры | |||||
Частота выборки | 0,5 ~ 10 изм./с | ||||
Защита от перегрузки | ~720В/10 с | ||||
Выдерживаемое напряжение, В | 〜8320 в течение 5 с | ||||
Выдерживаемое сопротивление изоляции | > 1000 МОм/=1000В | ||||
Питание | Пост., 12В, (8х1,5В типа LR14) | ||||
Блок питания | Пост., 12В, 1А | ||||
Потребляемый ток, мА, | 20 | ||||
Время непрерывной работы, ч | 15 | ||||
Условия эксплуатации | Температура: 0.+40°С; влажность: < 85%ОВ | ||||
Условия хранения | -20…+60°С; < 90%ОВ | ||||
Размеры, мм | 213х153х95 | ||||
Вес (без щупов), г | 1509 | ||||
Соответствие | ISO 9001, ISO 13485 | ||||
