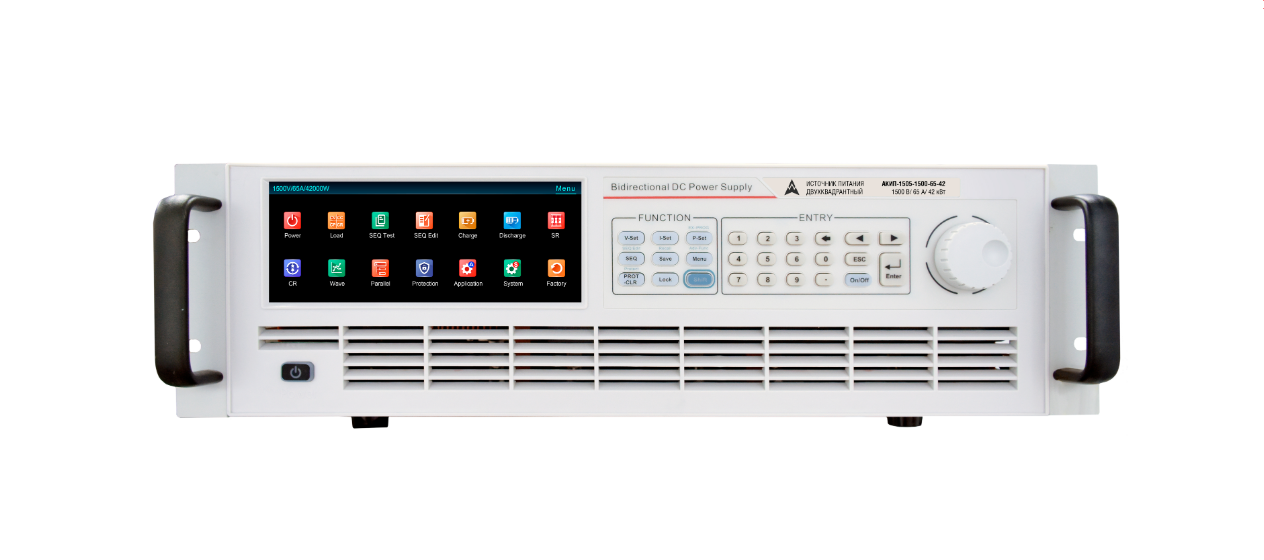

АКИП-1505-1500-325-210 источник питания постоянного тока двухквадрантный

Серия: АКИП-1505

Мощные двухквадрантные программируемые источники питания постоянного тока АКИП-1505

Серия АКИП-1505 представляет собой мощные двунаправленные программируемые источники постоянного тока, объединяющие функции источника питания и регенеративной электронной нагрузки в едином корпусе. Устройство способно как отдавать, так и поглощать ток, обеспечивая гибкость при тестировании разнообразных объектов. Благодаря широкому диапазону выходных параметров и высокой удельной мощности — до 42 кВт в корпусе высотой всего 3U — прибор подходит для широкого спектра задач в области испытаний электронных устройств. Напряжение на выходе регулируется в диапазоне от 0 до 2250 В.

Ключевые особенности

• Высокая удельная мощность: до 42 кВт в корпусе 3U
• Широкий выходной диапазон: благодаря нелинейной ВАХ один прибор заменяет несколько
• Время нарастания и спада напряжения ≤ 5 мс
• Высокая точность измерений:
• Напряжение: ±(0,02 % + 0,02 % от макс. значения)
• Ток: ±(0,1 % + 0,1 % от макс. значения)

• Приоритет режимов CC/CV: адаптация под характеристики тестируемого устройства (DUT)
• Режим электронной нагрузки: поддержка режимов CC (постоянный ток), CV (постоянное напряжение), CP (постоянная мощность), CR (постоянное сопротивление)
• Дополнительные функции:
• Симуляция аккумуляторов
• Тестирование заряда/разряда
• Последовательные тесты
• Генерация произвольных форм сигналов

• Опциональная функция симуляции ВАХ солнечных панелей (симуляция I–V кривой ФЭМ)
• Цветной ЖК-дисплей 6,8 дюйма: наглядное отображение параметров тестирования
• Стандартные интерфейсы связи: LAN, RS232, RS485, CAN
• Поддержка промышленных протоколов: Modbus-RTU, SCPI, CANopen

Области применения

• Автоматизированные тестовые системы (ATE) на производстве и в лабораториях
• Тестирование инвертеров солнечных электростанций, топливных элементов на водороде, солнечных панелей и другого оборудования в сфере возобновляемой энергетики
• Испытания преобразователей систем накопления энергии, источников бесперебойного питания (ИБП), гибридных фотоэлектрических установок
• Автомобильная промышленность: тестирование бортовых зарядных устройств (BOBC), преобразователей DC–DC, приводов электродвигателей, зарядных станций
• Циклы заряда/разряда тяговых аккумуляторов, суперконденсаторов и других накопителей энергии
• Испытания бортовой электроники, мощных радиочастотных и телекоммуникационных систем, БПЛА и другой аэрокосмической техники

Функциональные преимущества
Бесшовное переключение между режимами источника и нагрузки с рекуперацией энергии
Интеграция функций источника и регенеративной нагрузки позволяет прибору плавно и непрерывно переключаться между режимами отдачи и поглощения тока, исключая выбросы напряжения и тока. В режиме нагрузки АКИП-1505 не только потребляет энергию, но и возвращает её в сеть с КПД рекуперации до 93 %. Это решение особенно актуально при тестировании литий-ионных аккумуляторов, ИБП, бортовых зарядных устройств и аналогичного оборудования.
