Быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

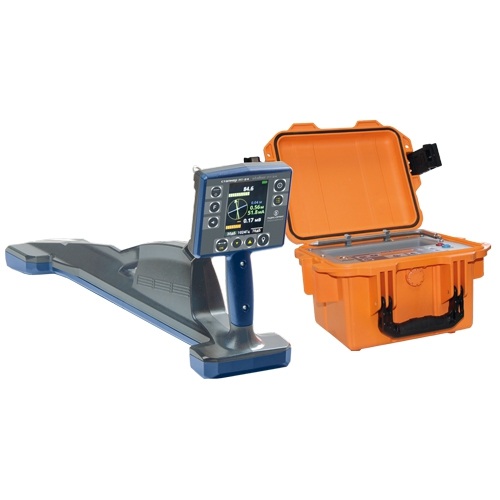

В комплект поставки Сталкер 15-24 входит генератор Сталкер ГТ-15 и приемник Сталкер ПТ-24.
Генератор Сталкер ГТ-15 предназначен для подачи в линии исследуемых коммуникаций рабочих сигналов и совместно с приемниками серии Сталкер позволяют определить конфигурацию трассы, глубину залегания и места повреждения изоляции кабелей и трубопроводов. Форма выходного тока для – модифицированный синус. Генератор Сталкер ГТ-15 может эксплуатироваться с любыми приемниками, имеющими совпадающие с ним рабочие частоты.
Питание генератора Сталкер ГТ-15 осуществляется от встроенных герметичных необслуживаемых свинцово-кислотных аккумуляторов: один аккумулятор 12 В, 7 А/ч. Допускается питание генератора от внешнего источника постоянного тока «12 В», обеспечивающего необходимую мощность.
Генератор Сталкер ГТ-15 имеет самоконтроль напряжения питания и сигнализирует о его снижении в диапазоне от 11,0 до 10,5 В. При снижении напряжения ниже 10,5 В до 10,0 В происходит его самоотключение.
Сталкер ГТ-15 имеет режим зарядки аккумулятора. Он включается автоматически при подключении соответствующего блока питания. Генератор обеспечивают защиту аккумулятора от перезарядки.
Приёмник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) совместно с генератором обеспечивает обследование кабельных линий и трубопроводов (коммуникации):
Приёмник без применения генератора обеспечивает на рабочих частотах:
Приемник в режиме «ЗОНД» обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик, при внутритрубном обследовании.
Приемник позволяет записать в память показания отображаемых значений, в том числе с привязкой к координатам, полученным от встроенного GPS/ГЛОНАСC модуля или внешнего GPS-устройства (в том числе и смартфона) и передать их в персональный компьютер или устройство с ОС Android для последующего анализа.
Приёмник Сталкер ПТ-24 имеет ступенчатую регулировку усиления входного сигнала с шагом 6 дБ (каждый шаг изменяет усиление в два раза).
Диапазон напряжения питания от 6 до 12,5 В. Питание осуществляется от литий-ионного (Li- ion) аккумулятора номинального напряжения 10,8 В, емкостью 4000- 4200 мАч (в нормальных условиях) или от шести сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение шести аккумуляторов типоразмера АА номинального напряжения «1,2 В», при этом их зарядка от приемника не производится.
Приёмник имеет индикацию уровня заряда батареи и автоматическое отключение во избежание чрезмерного разряда.
Приёмник Сталкер ПТ-24 при подключении блока питания обеспечивает зарядку аккумуляторов и защиту от перезаряда без извлечения аккумуляторов из приёмника.
Приёмник по каналу беспроводной связи «Bluetooth» имеет связь с внешним GPS «Bluetooth» модулем, смартфонами и с персональным компьютером.
Вместо внешнего GPS-Bluetooth модуля для передачи координат в приемник возможно использовать смартфон со встроенным GPS-модулем, который удовлетворял бы Вас точностью позиционирования. Смартфон должен работать на операционной системе Android не ниже 6.0. Программа Stalker terminal позволяет использовать смартфон вместо внешнего GPS трекера.
Основные функции приложения:
Скачать приложение Stalker terminal для Android можно с сайта производителя.
| Параметр | Значение | |
| Приемник Сталкер ПТ-24 | ||
| Значения рабочих частот при работе с генератором и чувствительность на данной частоте | Частота, Гц | Чувствитель- ность не менее, мкА/м* |
| 273 526 1024 8928 32768 (33к) | 500 300 150 25 5 | |
| Значения дополнительных рабочих частот при работе с генераторами других производителей | 491, 512, 982, 2000, 2048, 8440, 9828, 10000 | |
| Значения рабочих частот при работе без генератора, Гц | 25,50,60,100, 300, 550 и 1450 | |
| Значения рабочих частот при поиске зондов, Гц | 512, 32768 (33к) | |
| Динамический диапазон входных сигналов, не менее, дБ | 102 | |
| Ширина полосы пропускания для каждой рабочей частоты, не более, Гц | по уровню минус 3 дБ | по уровню минус 60 дБ |
| 9 | 24 | |
| Определение глубины залегания коммуникации, м | от 0,01 до 10,0 | |
| Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А | |
| Погрешность показания глубины залегания одиночной, протяженной прямой коммуникации, не более | ±{[4+0,05∙h(h+1)] %+3 е.м.р.}, где h - измеренное значение глубины | |
| Показания напряжения сигналов на рабочих частотах по входу гнезда «ДАТЧИК» | от 0,01 мВ до 1,70 В | |
| Погрешность показания напряжения | ± (3 % + 3 е.м.р) ** | |
| Чувствительность по входу гнезда «ДАТЧИК» при отношении сигнал-шум 6 дБ, не менее, мВ | 0,05 | |
| Входное сопротивление по входу «ДАТЧИК», МОм | 1 | |
| Мощность потребления (без звука), не более, Вт | 2,5 | |
| Время непрерывной работы в нормальных условиях от заряженного аккумулятора, не менее, ч | 20 | |
| Габаритные размеры, не более, мм | 700х300х140 | |
| Масса, не более, кг | 1,8 | |
| Генератор Сталкер ГТ-15 | ||
| Рабочие частоты, Гц | 273, 1024,8928, 32768 | |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 1 до 10 | |
| Сила тока, потребляемая от источника постоянного тока, А | не более 1,8 | |
| Габаритные размеры, мм, не более | 210x130x100 | |
| Масса, кг | 2,5 | |
| Диапазон рабочих температур, °С | от -30 до +55 | |
Примечания:
* – нормируется для метода «пологий максимум», отношение сигнал-шум 6 дБ;
** – е.м.р. – единица младшего разряда.
| № | Наименование | Назначение | Фото | Количество |
| 1 | Приемник ПТ-24 | Прибор для поиска подземных коммуникаций. |  | 1 |
| 2 | Блок питания 12В, 1А | Предназначен для зарядки аккумулятора приемника. |  | 1 |
| 3 | Батарейный отсек 6*АА -2 | Предназначен для возможности питания от 6 элементов питания типа АА. |  | 1 |
| 4 | Bluetooth-USB адаптер | Предназначен для беспроволного соединения приемника с ПК или ноутбуком. |  | 1 |
| 5 | Чехол солнцезащитный | Предназначен для защиты экрана приемника от солнечных бликов. |  | 1 |
| 6 | Сумка приемника | Предназначена для переноски приемника. |  | 1 |
| 7 | Руководство по эксплуатации |  | 1 | |
| 8 | Генератор Сталкер ГТ-15 | Предназначен для подачи поискового сигнала в коммуникацию. |  | 1 |
| 9 | Блок питания генератора | Предназначен для зарядка аккумулятора генератора. Питание от сети 220 В. |  | 1 |
| 10 | Зажим типа "крокодил" | Применяются для подключения кабеля к коммуникации. |  | 2 |
| 11 | Провод соединительный 5 м. | Применяется для подключения генератора к коммуникации или штырю заземления. |  | 2 |
| 12 | Штырь заземления 20 см РАПМ.746711.001 |  | 1 | |
| 13 | Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАМП.435141.001РЭ | | 1 |
