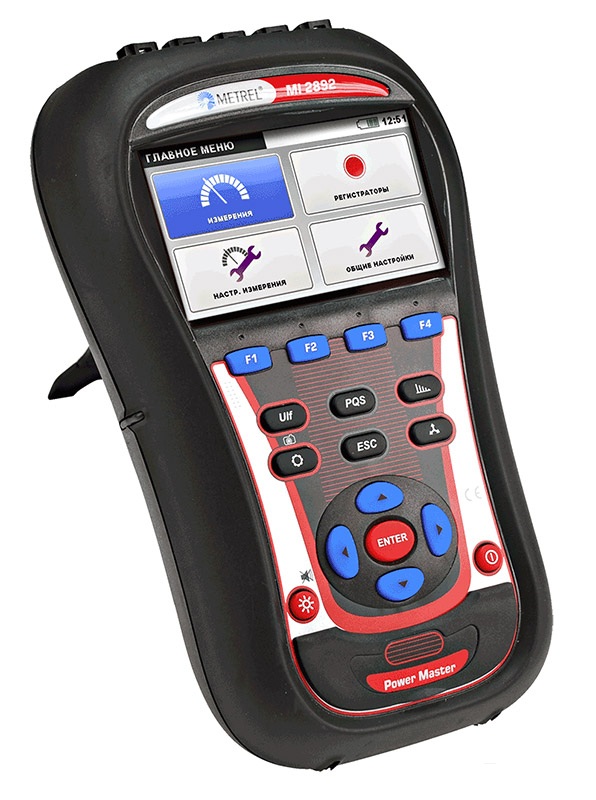

Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Анализаторы качества электроэнергии (ПКЭ) MI 2892 (комплект с клещами А1502) — анализатор качества электроэнергии
Новый анализатор качества электрической энергии MI 2892 обладает большим цветным дисплеем, обеспечивающим легкое восприятие результатов измерений.
MI 2892 является прибором класса А по ГОСТ 30804.4.30, что позволяет использовать его для сертификации электрической энергии в соответствии с ГОСТ 32144.
Память MI 2892 может быть увеличена до 32 ГБ при использовании дополнительной карты памяти microSD.
Поставляется с комплектом гибких клещей А1502 30/300/3000 А, предназначенных для измерения силы тока, активной, реактивной и полной мощности и энергии.
| Функция | Диапазон измерения | Разрешение | Погрешность измерения |
| Напряжение | 50…1000 В(UL-N) | 10 мВ | ±0,1% |
| 50…1730 В (UL-L) | 100 мВ | ||
| Ток (клещи А1502) | 3-6000 А | 0,1 А | ±1,5% |
| Частота | 42,5…57,5 Гц (при fном=50 Гц) 51…69 Гц (при fном=60 Гц) 335…465 Гц (при fном=400 Гц) | 1 мГц 1 мГц 10 мГц | ±10 мГц ±10 мГц ±100 мГц |
| Мощность, коэффициент мощности | По МЭК 61557-12 класс 1 | ||
| Энергия | По МЭК 62053-21 класс 1 | ||
| Гармоники напряжения (до 50) | 0…20% ном. напряжения | По ГОСТ 30804.4.7 класс 1 | |
| Интергармоники напряжения | 0…20% ном. напряжения | По ГОСТ 30804.4.7 класс 1 | |
| Коэффициенты несимметрии по нулевой и обратной последовательностям | 0,0…17,0% | 0,1% | ±1% |
| Величина провала и перенапряжения | 10…150%Uном | 10 мВ | ±0,2%Uном |
| Величина остаточного напряжения при прерывании | 0…10% Uном | 10 мВ | ±0,2%Uном |
| Дисплей | 4,3 дюйма, цветной TFT дисплей (480*272) | ||
| Передача данных | USB, RS232, Ithernet | ||
| Питание | 220В/50Гц или 6 аккумуляторов размера АА | ||
| Категория перенапряжения | CAT IV/600 В, CAT III/1000 В | ||
| Размеры | 230х140х80 мм | ||
| Масса | 1 кг | ||
| Гибкие токовые клещи A1502 | |||
| Длина датчика | 48 cм | ||
| Максимальный диаметр проводника | 14 cм | ||
| Диапазоны тока | 30 A / 300 A / 3000 A | ||
| Диапазон измерения | диапазон 30 A: от 3 до 60 A диапазон 300 A: от 30 до 600 A диапазон 3000 A: от 300 до 6000 A | ||
| Полоса пропускания | от 10 Гц до 8 кГц | ||
| Погрешность | ±1,2 % от изм. значения | ||
| Дополнительная температурная погрешность* | ±0,01 % от изм. значения/ ºC | ||
| Фазовая ошибка | <0,2° при 50 Гц, <3° при 1,5 кГц | ||
| Защита от поражения электрическим током | Двойная изоляция EN 61010 – CAT III / 1000 В до 3000 м | ||
| Степень загрязнения | 2 | ||
| Рабочие условия | Гибкий датчик: от -20 до 85 ºC, остальные части: от -20 до 70 ºC . Относительная влажность 95 % | ||
| Защита от пыли и влаги | IP 65 | ||
| Масса | 170 г | ||
*Дополнительная погрешность добавляется при применении клещей при температуре, отличной от нормальной.
Нормальные условия:
- частота 50/60 Гц,
- проводник находися в центре петли и перпендикулярен плоскости петли,
- нормальная температура 23 ºC,
- использование с прибором MI 2892.
| № | Наименование | Количество |
| 1. | Прибор MI 2892 PowerMaster | 1 |
| 2. | Гибкие токовые клещи-петли А1502 | 4 |
| 3. | Измерительные наконечники | 5 |
| 4. | Измерительные проводники | 5 |
| 5. | Зажимы «крокодил» | 5 |
| 6. | Датчик температуры | 1 |
| 7. | Карта памяти microSD 8Гб | 1 |
| 8. | Кабели RS232, USB | 1 |
| 9. | Сетевой кабель Ethernet | 1 |
| 10. | Адаптер питания | 1 |
| 11. | Аккумуляторы 1,2 В NiMH | 6 |
| 12. | Диск с ПО Power View 3 | 1 |
| 13. | Сумка для переноски | 1 |
| 14. | Руководство по эксплуатации | 1 |
