И-20М - установка для испытания индивидуальных средств защит от поражения электротоком

И-20М - установка для испытания индивидуальных средств защит от поражения электротоком
И-20М - установка для испытания индивидуальных средств защит от поражения электротоком
Артикул: 332004
Модель: И-20М
Гарантия: 24 месяца
Бренд: Прочие (Россия и СНГ)
Цена:
812 680 Р
Доступен для заказа
Добавить к сравнению
Варианты замены: КИ-20-0,5

Высоковольтная установка И-20М - предназначена для проведения испытаний индивидуальных средств защиты человека от поражения электрическим током синусоидальным напряжением частотой 50 Гц. Установка состоит из аппарата высоковольтного АВ-20М и блока-приставки БП-2, и предназначена для эксплуатации внутри помещения. Испытание средств защиты Приемо-сдаточные и периодические испытания средств защиты проводятся периодически в срок, устанавливаемый требованием действующих законодательных норм. В случае возникновения пробоя, перекрытия, разряда или превышения норм утечки испытываемое изделие изымается из эксплуатации или направляется в ремонт. На средства защиты, прошедшие испытания успешно, ставится специальный штамп с указанием допустимого напряжения и датой следующей поверки. Основные направления испытаний средств защиты:

  • Испытание диэлектрических перчаток. Периодичность испытания диэлектрических перчаток составляет один раз в 6 месяцев. При этом сроки испытания не зависят от того, находится ли изделие в эксплуатации.
  • Испытание диэлектрических бот и галош. Испытание диэлектрических бот происходит подачей напряжения 15 кВ, а испытание диэлектрических галош подачей напряжения 3,5 кВ на протяжении 1 минуты.
  • Испытание ручного электроинструмента. В эксплуатации проводят только электрические испытания изоляции рукояток ручного инструмента. Испытания электроинструмента с однослойной изоляцией проводятся подачей напряжения 2 кВ на протяжении 1 минуты.
  • Испытание изолирующих штанг. Испытание оперативных штанг, применяемых при работе до 1000 В, производится одновременной подачей напряжения 2000 В к рабочей части и к временному электроду, приложенному к изолирующей части на протяжении 5 минут.
  • Испытание указателей напряжения. Испытания проводятся приложением повышенного напряжения к рабочей и изолирующей частям.

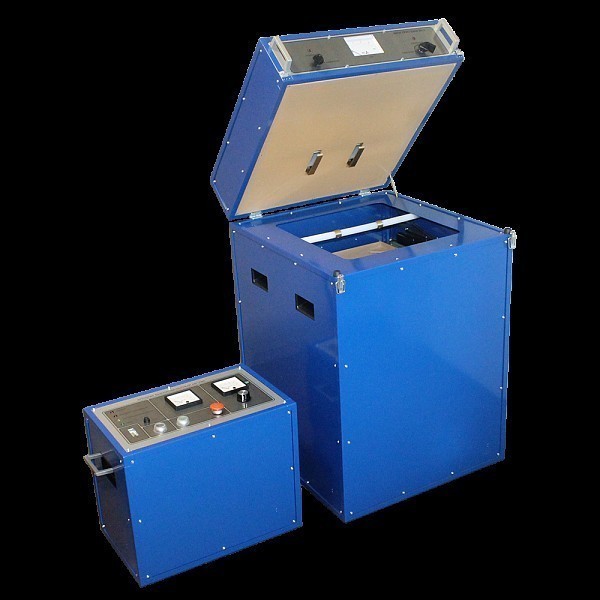

Установка состоит из аппарата высоковольтного АВ-20М и блока приставки БП-2.

  • Высокая функциональность устройства достигается за счет использования двух измерительных каналов – что позволяет одновременно испытывать переменным напряжением и контролировать ток проводимости 2 пар перчаток, или 1 пары диэлектрических бот (галош).
  • При этом, после автоматического отключения канала из-за превышения тока проводимости остальные продолжают работать независимо в штатном режиме.
  • Предназначена для эксплуатации внутри помещения.
  • Установка оснащена встроенным таймером, оповещающим об истечении времени испытаний звуковым сигналом.
  • На лицевой панели управления расположены все органы управления и индикации, а также измерительные приборы.
  • Измерение тока осуществляется встроенным миллиамперметром.
  • Для обеспечения большей безопасности при работе с установкой имеется узел заземления.
  • Благодаря конструкционным особенностям аппарата исключается случайное касание высоковольтных элементов – поэтому установка не требует специально оборудованного помещения с перегородкой и дверью с блокировкой, достаточно лишь наличие надежного заземления.
  • Комплект отличается высокой надежностью и простотой в управлении, а наличие хорошего доступа ко всем элементам аппарата обеспечивает особое удобство в обслуживании.

Технические характеристики аппарата высоковольтного АВ-20М

Напряжение питания частотой 50Гц, В

220±22

Наибольшее рабочее переменное напряжение, кВ

20

Наибольший выходной ток, мА

22,5

Относительная погрешность измерения выходного напряжения. %, не более

3

Относительная погрешность измерения выходного тока,%, не более

3

Потребляемая мощность, кВА, не более

0,6

Габаритные размеры,мм, не более

500х500х500

Масса, кг, не более

38

Технические характеристики блока-приставки БП-2

Количество испытуемых средств защиты (перчаток, бот)

2

Относительная погрешность измерения выходного тока, %, не более

1,5

Габаритные размеры, мм, не более

600х980х620

Масса, кг, не более

49

Условия эксплуатации:

Температура окружающей среды, °С +10...+40
Относительная влажность воздуха, при 25°С, % 80
Атмосферное давление, мм рт. ст. 530-800

Комплект поставки:

Аппарат высоковольтный АВ-20М 1 шт.
Блок-приставка БП-2 1 шт.
Кабель сетевой 1 шт.
Кабель соединительный 1 шт.
Кабель высоковольтный 1 шт.
Провод заземления 2 шт.
Подвеска для перчаток 4 шт.
Подвеска для бот 2 шт.
Подвеска для электроинструмента 1 шт.
Емкость для воды 1 шт.
Паспорт 1 шт.

* Допускается отдельная поставка составных частей установки.
