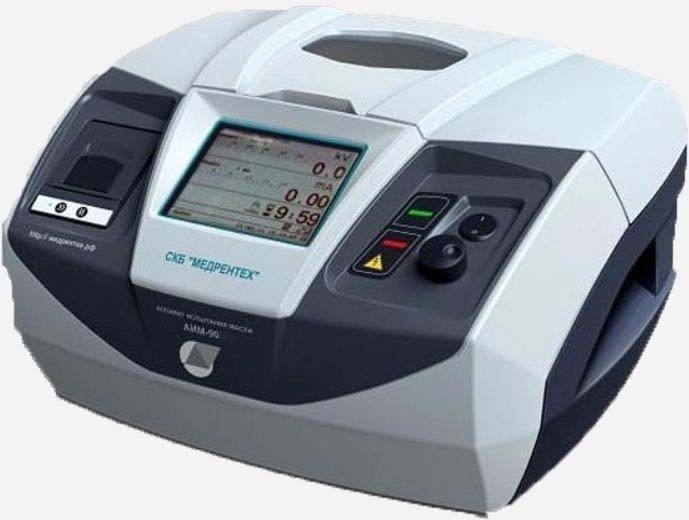

АИМ-90А имеет современный дизайн и новые технические решения, которые позволяют проводить испытания полностью в автоматическом режиме, это существенно сокращает трудозатраты оператора и отменяет необходимость находиться у аппарата в течение всего цикла испытаний.
АИМ-90А самостоятельно поднимает высокое напряжение до момента пробоя диэлектрика, проводит перемешивание, отсчитывает временные интервалы между подъемами напряжения, рассчитывает среднее арифметическое значение пробивного напряжения, среднюю квадратическую ошибку и коэффициент вариации. Используя меню аппарата, оператор имеет возможность изменить количество циклов испытаний, время интервалов, режим перемешивания и другое.
Время отключения высокого напряжения при пробое составляет 10 микросекунд, что гарантирует отсутствие образования нагара между электродами измерительной ячейки.
АИМ-90А компактен и эргономичен, вся необходимая информация отображается на ярком шестидюймовом дисплее, имеется встроенный принтер для печати протоколов испытаний. Комплектность аппарата включает две измерительные ячейки.
Аппарат АИМ-90А внесен в Государственный реестр средств измерений и поставляется с Госповеркой.
Аппарат упаковывается в деревянный ящик, имеющий необходимую маркировку, 1 место, БРУТТО 44 кг., 610х470х410 мм.
| Параметр | Значение |
| Наибольшее пробивное напряжение (действующее значение) | 90 кВ |
| Наибольшая потребляемая мощность | 0,5 кВА |
| Объем измерительной ячейки | 400 куб. см. |
| Напряжение питания | (220±22) В, 50 Гц |
| Габариты в упаковке | 610х470х410 мм |
| Вес в упаковке | 44 кг |
| № | Наименование | Количество |
| 1 | Аппарат АИМ-90А | 1 |
| 2 | Ячейка измерительная 6АМБ.539.000 | 1 |
| 3 | Кабель сетевой, 220В, 10А, длина не менее 4 м | 1 |
| 4 | Провод заземления 5АМБ.510.004 | 1 |
| 5 | Шаблон калибр 8ДЕ.151.541 | 1 |
| 6 | Ключ гаечный с открытым зевом двусторонний 10х12 ГОСТ 2839-80 | 2 |
| Запасные части | ||
| 7 | Ячейка измерительная 6АМБ.539.000 | 1 |
| 8 | Вставка плавкая ВП-2Б-5А | 2 |
| 9 | Магнит постоянный пруток П-04-13N | 2 |
| 10 | Комплект эксплуатационных документов | 1 |
